前面几篇聊了不少频谱分析和故障特征，有朋友私信问我：你说的那些理论我都懂，可一到现场就懵——传感器往哪儿贴？贴上去数据跳来跳去，到底是设备真有问题还是我测错了？今天这篇不聊复杂公式，就聊现场那些没人写在说明书里的“坑”和“土办法”。

我在化工厂待过几年，见过老师傅拿一块腻子把传感器粘在管子上测振动，也见过年轻人抱着几万块的仪器对着电机端盖怼了半天，测出来的频谱全是 50Hz 工频干扰。设备没坏，数据全是假的。现场测振动，三分靠仪器，七分靠“伺候”传感器。

传感器装在哪？一个原则：轴承座最“诚实”

振动从转轴传到轴承，再从轴承传到轴承座，最后经过机壳、端盖、管路……每多传一层，信号就衰减一分、失真一分。

所以第一条铁律：传感器尽量靠近轴承位置，直接吸附在轴承座或端盖的金属本体上。没有轴承座的设备（比如小型电机），就装在端盖最厚、最靠近轴承的位置。

千万别图省事贴在风扇罩、接线盒、薄铁皮外壳上。那些地方测出来的振动，十有八九是外壳自身的共振或者松动，跟转子真故障没半毛钱关系。我见过有人把传感器吸在电机风罩上测出 12mm/s，拆开电机发现轴承好好的，风罩螺丝松了两颗——白干。

安装方向：三轴传感器也要有主次

现在很多便携传感器是三轴的（X/Y/Z），但你不能光贴上去就完事。要明确哪个方向对应径向水平、哪个对应径向垂直、哪个对应轴向。

径向水平振动对不平衡最敏感，径向垂直对松动和基础问题敏感，轴向振动对轴弯和不 typical 对中有提示意义。每次测量保持方向一致，否则历史趋势没法比。一个土办法：在设备上用记号笔画一个小箭头，标注传感器吸附的位置和方向，下次原样还原。

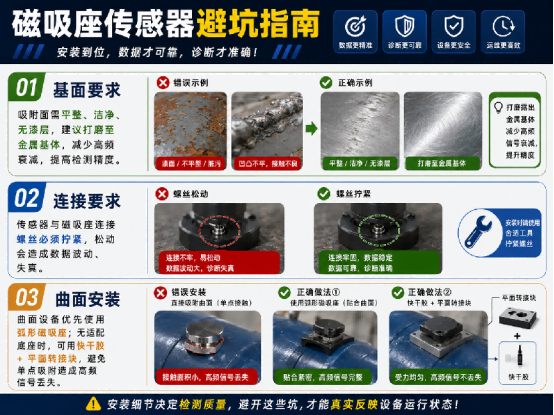

磁吸座的秘密：不是吸上就行

带磁吸座的传感器很方便，但磁吸座也是坑最多的地方。

第一，吸附面必须平整、干净、无油漆。油漆层会衰减高频信号，特别是轴承早期冲击那种高频成分。用砂纸把接触面轻轻打磨一下，露出金属光泽，数据质量能上两个台阶。

第二，磁吸座和传感器之间要拧紧。有次一台风机振动值忽大忽小，我反复测了五六遍，最后发现是磁吸座中间的转接螺丝松了半圈——传感器在上面晃，数据能准才怪。

第三，曲面设备（比如小电机端盖）要用弧形磁吸座或快干胶粘接平面转接块，否则磁吸座只能吸上一个边，接触刚度不够，高频信号全丢了。

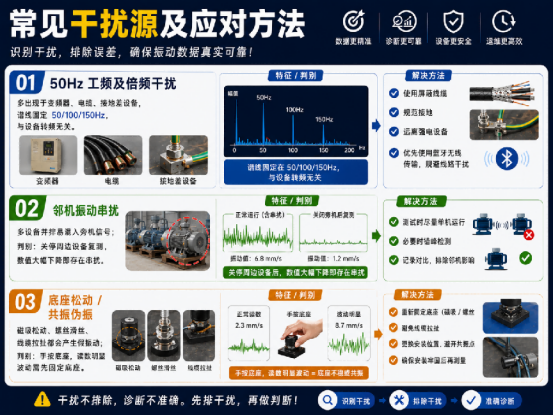

常见干扰源：三个“凶手”你肯定遇到过

凶手一：50Hz 工频干扰（以及它的倍频）

这是最常见的电干扰。变频器附近、电缆沟上方、接地不良的设备，频谱图上经常会出现 50Hz、100Hz、150Hz 的“假谱线”。怎么区分？转速频率不是 50Hz 的整数倍时，这些谱线依然笔直地站在那里，跟转频没任何关系。

解法：用屏蔽线、检查接地、传感器远离强电电缆。手持无线传感器天然有优势——没有信号线，也就没有线缆引入的工频干扰。像云启信科 YQ301这种蓝牙传输的传感器，现场布线干扰自动规避，省心不少。

凶手二：邻近设备振动“串扰”

压缩机站里设备排成一排，你把传感器吸在 A 设备上，旁边 B 设备开起来，测出来的可能是两台设备的混合信号。判断方法很简单：B 设备关机再测一次。如果数据掉了一大截，说明之前测的根本不是 A 的“单人秀”。

凶手三：传感器底座松动或共振

底座没吸牢、磁吸座螺丝松了、甚至传感器电缆在设备上晃荡拖拽——都会产生虚假振动。特点是：用手按住传感器时振动值会变化，松开又变回去。测之前用手指轻轻按住传感器壳体，看读数稳不稳。不稳，先处理底座。

怎么设置报警值？别死套标准

ISO 10816-3 给出了不同设备类别的振动限值，但那只是参考。每台设备的安装刚度、基础条件、运行工况都不一样，自己画基线才是最可靠的。

新设备刚装好、验收合格的时候测一组数据，作为“健康基线”。以后每次测，看相对于基线的变化率。上升 30% 留意，上升 100% 计划检修，上升 200% 立即停机——这个比例是我自己的经验，不同设备可以微调。

千万别等到超过标准限值才动手。有些老旧设备一启动就超限值，但运行了十年都没事，你按标准报警拆了修，反而自找麻烦。基线+趋势，比任何标准都适合你的设备。

现场快速检查清单（打印出来贴墙上）

每次测振动之前，花 30 秒过一遍：

传感器吸附在轴承座/端盖上，不是外壳或管路

吸附面干净、平整、无油漆

磁吸座螺丝拧紧，传感器不晃动

测量方向与上次一致（有标记最好）

确认相邻设备状态（关掉或记录）

保持工况稳定（转速、负荷尽量相同）

这些看上去都是“小事”，但现场 80% 的无效数据都栽在这几件小事上。仪器再贵，贴不对地方也是白搭。
