前几期我们聊了频谱图怎么看——找到1X、看哪个频率突出。但很多同行拿到频谱图还是心里没底：“1倍频高是不平衡，但万一是别的问题呢？2倍频高就是不对中吗？”今天把三种最常见的故障——不平衡、不对中、松动——拆开了讲清楚。这三种故障占了旋转机械振动问题的60%以上，学会了它们，你就解决了大部分振动诊断难题。

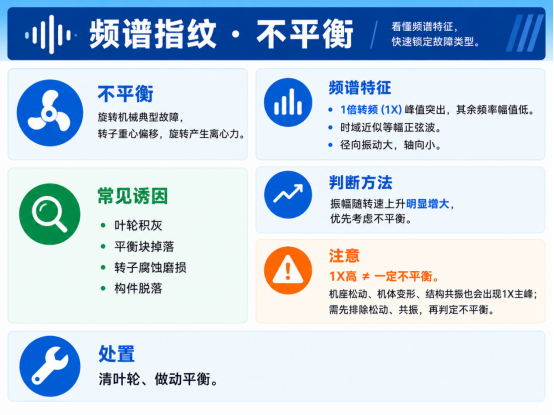

指纹一：不平衡——1X“一枝独秀”

不平衡是旋转机械最经典的故障。转子质量中心偏离旋转中心，一转起来就产生离心力，振动频率和转速完全同步。

频谱特征：1倍转频（1X）处出现一个极高的峰值，其他频率成分都很小。时域波形是一个近似等幅的正弦波。径向振动大（水平和垂直方向），轴向振动小。

常见原因：叶轮积灰、平衡块脱落、转子磨损或腐蚀、部件破损脱落。

诊断建议：看到1X独大，先检查叶轮有没有积灰或磨损。如果振幅随转速升高急剧增大，基本可以锁定不平衡。处理方式就是做动平衡或者清理叶轮。

有一点要提醒：1X高不一定就是不平衡。机体变形、机座松动、结构共振，频谱上也可能以1X为主。所以看到1X高，先排除松动和共振，再往不平衡上想。

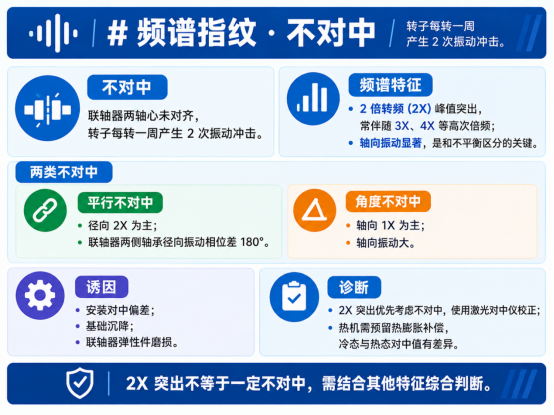

指纹二：不对中——2X“不甘示弱”

联轴器两端的轴心线没对齐，每转一圈产生两次振动脉冲。

频谱特征：2倍转频（2X）突出，有时还伴有3X、4X等倍频。轴向振动往往很大，这是不对中区别于不平衡的重要特征。

两种不对中的细微差别：

平行不对中（两轴平行但不共线）：径向2X占主导，联轴器两端轴承径向振动相位差180度。

角度不对中（两轴相交但不平行）：轴向1X占主导，轴向振动明显。

常见原因：安装时对中没做好、基础沉降导致轴系移位、联轴器弹性块磨损。

诊断建议：看到2X突出，拿激光对中仪重新找正。如果是热态运行的设备，要考虑热膨胀的影响——冷态对中数据和热态对中数据可能不一样。

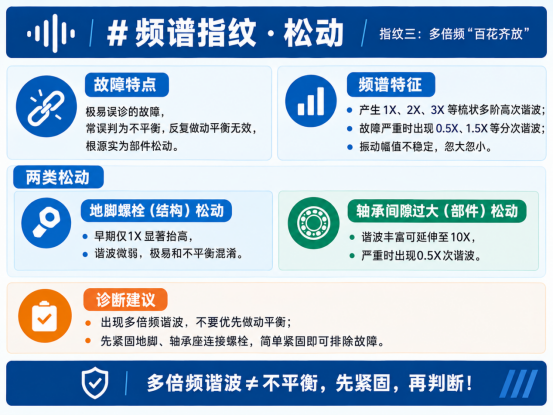

指纹三：松动——多倍频“百花齐放”

这是最容易被误诊的故障。很多人看到1X高就去做动平衡，结果做了三次都白做——最后发现是地脚螺栓松了。

频谱特征：出现1X、2X、3X……多个高次谐波，像梳子一样排列。严重时还会出现0.5X、1.5X等分数谐波。振动方向不稳定，时大时小。

两种常见松动：

地脚螺栓松动（结构松动）：早期表现为1X急剧增大、谐波很小。很多人会误判为不平衡。

轴承间隙过大（部件松动）：出现丰富的1X谐波，有时能扩展到10X。严重时出现0.5X次谐波。

诊断建议：看到多倍频谐波，先别急着做动平衡。拿扳手紧一遍地脚螺栓、检查轴承座连接螺栓——可能半小时就解决问题，不用花半天做动平衡。

一张表搞定三种故障

故障类型	频谱特征	振动方向	处理方式
不平衡	1X独大	径向大、轴向小	动平衡/清理叶轮
不对中	2X突出	轴向大	激光对中
松动	多倍频谐波	方向不稳	紧固螺栓

工具帮你看到“指纹”

过去要看清楚这些“频谱指纹”，得扛着几十斤的数据采集箱。现在情况完全不一样了——云启信科YQ301便携手持蓝牙温振传感器配合APP使用，磁吸在轴承座上、手机蓝牙一连，三分钟就能看到振动总值、频谱图和温度读数。

APP里频谱图自动生成，1X、2X位置清晰标注。你只需要看哪个频率的柱子最高——是1X一枝独秀，还是2X不甘示弱，还是多倍频百花齐放——剩下的交给判断。数据自动存、趋势自动画，下次测的时候自动对比。

不用背公式，不用算频率，只需要学会看“峰值出现在哪个位置”。

你遇到过“1X高、做了三次动平衡都没用”的情况吗？最后查出来是什么原因？评论区聊聊。
